在現(xiàn)代工業(yè)制造與工程機(jī)械領(lǐng)域，液壓傳動(dòng)系統(tǒng)因其功率密度大、響應(yīng)速度快等顯著優(yōu)勢(shì)而得到廣泛應(yīng)用。作為液壓系統(tǒng)的核心執(zhí)行元件，液壓油缸的輸出動(dòng)力與運(yùn)動(dòng)精度直接決定了整機(jī)設(shè)備的運(yùn)行質(zhì)量。然而，據(jù)行業(yè)統(tǒng)計(jì)，高達(dá)80%的液壓系統(tǒng)故障與油液污染或密封失效直接相關(guān)。
液壓油缸密封件雖屬于基礎(chǔ)件，卻承載著維持系統(tǒng)壓力、隔離腔體及阻斷外部污染的關(guān)鍵職責(zé)。本文將從系統(tǒng)布局、材料特性、失效機(jī)理及技術(shù)維護(hù)四個(gè)維度，對(duì)液壓油缸密封系統(tǒng)進(jìn)行深度解析。
01 油缸密封件的種類與功能分工
高效的液壓油缸密封表現(xiàn)，并非依賴單一密封元件，而是由多種專業(yè)化密封件構(gòu)成的復(fù)合密封系統(tǒng)。從油缸外部至內(nèi)部高壓區(qū)，各元件嚴(yán)格遵循著不同的功能定位：
1. 防塵圈（Dust Seal）
安裝位置：位于導(dǎo)向套最外側(cè)，直接面向外部大氣環(huán)境。
技術(shù)職能：隨活塞桿的往復(fù)運(yùn)動(dòng)，刮除粘附在其表面的泥沙、粉塵、雨水及冰霜，阻斷外部固體顆粒進(jìn)入導(dǎo)向套及密封區(qū)域，是保護(hù)內(nèi)部密封系統(tǒng)的第一道機(jī)械屏障。
2. 軸用主密封 / 緩沖環(huán)（Buffer Ring）
安裝位置：位于導(dǎo)向套內(nèi)側(cè)，靠近油缸內(nèi)部高壓側(cè)。
技術(shù)職能：作為抵御系統(tǒng)高壓的第一道流體屏障，其核心作用是緩沖和削減液壓系統(tǒng)運(yùn)行中產(chǎn)生的脈沖壓力與瞬時(shí)峰值沖擊（沖擊壓力有時(shí)可達(dá)額定壓力的2 -3倍）。通過分壓作用，保護(hù)后續(xù)的主密封圈免受高壓擠出破壞。
3. 軸用副密封 / 桿密封（Rod Seal）
安裝位置：位于緩沖環(huán)與防塵圈之間。
技術(shù)職能：該元件為動(dòng)密封的核心，專用于封堵活塞桿往復(fù)運(yùn)動(dòng)時(shí)的動(dòng)高壓流體。其設(shè)計(jì)需滿足微量潤滑與動(dòng)態(tài)零泄漏的平衡——即在活塞桿外伸時(shí)允許形成微米級(jí)油膜以避免干摩擦，回程時(shí)實(shí)現(xiàn)流體動(dòng)力學(xué)回吸，確保外部無油液滲漏。
4. 導(dǎo)向帶 / 耐磨環(huán)（Wear Ring）
安裝位置：分布于活塞外圓及導(dǎo)向套內(nèi)孔。
技術(shù)職能：該元件不具備密封功能，但起到了至關(guān)重要的支撐與減磨作用。它負(fù)責(zé)承載油缸所受的徑向側(cè)向載荷，防止活塞或活塞桿與金屬缸體發(fā)生直接接觸，維持系統(tǒng)同軸度，從而確保密封件能夠承受均勻的徑向變形。
5. 孔用密封 / 活塞密封（Piston Seal）
安裝位置：位于活塞的標(biāo)準(zhǔn)密封槽內(nèi)。
技術(shù)功能：屬于雙向動(dòng)密封，用于絕對(duì)隔離油缸的無桿腔與有桿腔。必須確保兩腔在極端壓差下不發(fā)生兩腔互通（內(nèi)漏），是保證油缸保壓、精確定位以及防止設(shè)備出現(xiàn)“溜坡”、“掉臂”的核心屏障。
02 密封材料的物理特性與工況適配

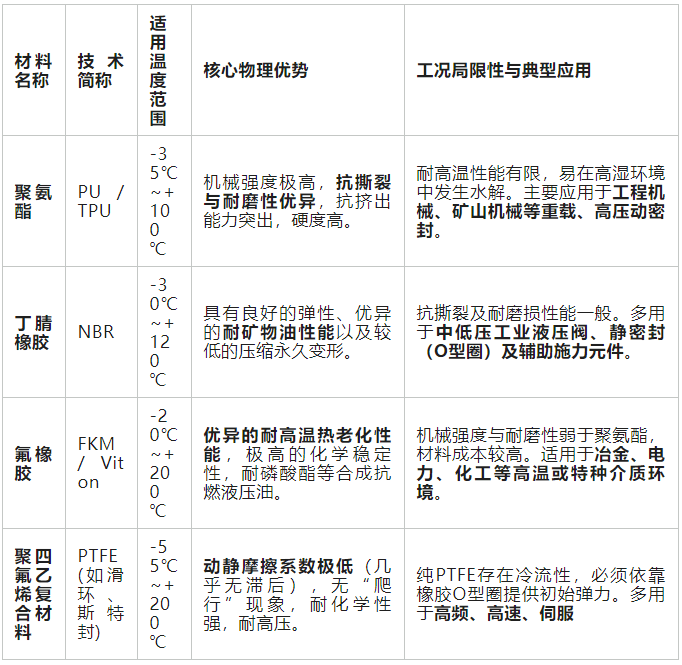

密封材料的化學(xué)結(jié)構(gòu)與物理性能直接決定了其耐壓、耐溫及抗介質(zhì)侵蝕的能力。針對(duì)不同工況，需嚴(yán)格匹配相應(yīng)的材料：
03 密封失效
當(dāng)液壓油缸發(fā)生泄漏或丟壓時(shí)，通過對(duì)失效密封件的微觀形貌進(jìn)行分析，可準(zhǔn)確推斷出系統(tǒng)的潛在運(yùn)行隱患：
1. 間隙剪切擠出（“啃邊”現(xiàn)象）
微觀形貌：密封件根部（背壓側(cè)）出現(xiàn)斷續(xù)的撕裂、掉渣或明顯的呈直角狀的剪切破壞。
失效機(jī)理：系統(tǒng)在運(yùn)行中承受了持續(xù)的超壓或劇烈的壓力脈沖，導(dǎo)致密封槽配對(duì)的金屬間隙（配合公差）在壓力作用下增大。高分子密封材料在高壓下發(fā)生流變，被強(qiáng)行擠入間隙內(nèi)，并在往復(fù)運(yùn)動(dòng)中被剪切。
2. 熱降解與硬化（熱老化）
微觀形貌：密封材料整體硬度異常升高、喪失彈性，表面出現(xiàn)微細(xì)的網(wǎng)狀開裂，材質(zhì)變脆。
失效機(jī)理：液壓油工作溫度長期維持在過高區(qū)間（超過80℃），或因局部配合過緊引發(fā)了干摩擦，熱能加速了聚合物材料的交聯(lián)或降解反應(yīng)，導(dǎo)致材料物理性能徹底失效。
3. 磨粒磨損與縱向劃傷
微觀形貌：密封件的動(dòng)態(tài)工作唇口出現(xiàn)明顯的軸向縱向溝槽，或唇口局部被均勻磨平、磨尖。
失效機(jī)理：系統(tǒng)的油液清潔度嚴(yán)重超標(biāo)。固體污染顆粒（如金屬微粒、外來砂塵）滯留在密封唇口，在隨后的高頻往復(fù)運(yùn)動(dòng)中充當(dāng)磨料，對(duì)密封界面實(shí)施微量切削。
4. 機(jī)械性安裝損傷（裝配切口）
微觀形貌：新裝配的油缸在初始試壓或運(yùn)行初期即發(fā)生泄漏，拆解后可見唇口處有平整、規(guī)則的切口、剝落或劃傷。
失效機(jī)理：裝配工藝不當(dāng)。在未配置專用引導(dǎo)工裝的情況下強(qiáng)行組裝，導(dǎo)致密封件唇口在通過缸口螺紋、未倒角的工藝孔或尖銳的金屬邊緣時(shí)被直接割傷。
04 密封系統(tǒng)的維護(hù)
為確保證液壓油缸在服役周期內(nèi)的可靠性，必須落實(shí)科學(xué)、規(guī)范的技術(shù)維護(hù)：
嚴(yán)格控制油液清潔度（NAS/ISO標(biāo)準(zhǔn)）：落實(shí)周期性的油品檢測與濾芯更換。實(shí)踐表明，保持液壓油清潔度符合ISO 4406（或NAS 1638）相關(guān)標(biāo)準(zhǔn)，能直接延長密封件50% -100%的物理壽命。
監(jiān)控并優(yōu)化熱平衡系統(tǒng)：將液壓系統(tǒng)的連續(xù)工作工作油溫控制在30℃-60℃的黃金區(qū)間。一旦油溫異常超過80℃，須即刻停機(jī)排查冷卻系統(tǒng)，阻斷熱降解風(fēng)險(xiǎn)。
推行標(biāo)準(zhǔn)化裝配工藝：更換密封件時(shí)，嚴(yán)禁使用非專業(yè)工具有力硬撬。必須采用專用的卡鉗和過渡引導(dǎo)工裝，且裝配前需在密封件及金屬滑動(dòng)面涂抹潔凈的同品種液壓油以作潤滑。
規(guī)范科學(xué)倉儲(chǔ)管理：橡膠及聚氨酯制品具備特定的自然時(shí)效周期。密封件庫存應(yīng)放置在無日光直射、干燥、溫度控制在5℃-25℃的避光環(huán)境中。嚴(yán)禁使用繩索或金屬絲穿掛唇口，避免產(chǎn)生永久性的幾何變形。
來源：液壓說
（版權(quán)歸原作者或機(jī)構(gòu)所有）
